주요 기능 및 이점

IE3 프리미엄 에너지 효율성:IEC 60034-30-1 높은 에너지 효율 표준을 충족하여 에너지 소비와 수명 기간 운영 비용을 크게 줄입니다.

안정적인 케이스 보호:IP55 등급은 유해한 먼지 퇴적물과 모든 방향의 저압 물 분사로부터 완벽한 보호 기능을 제공합니다.

높은 열 보유량:클래스 F(155도) 절연을 갖추고 클래스 B의 온도 상승을 고려하여 설계되어 안전 마진과 서비스 수명을 늘립니다.

최적화된 전자기 설계:고품질 전기강판과 100% 구리 권선을 사용하여 전자기 손실을 최소화합니다.

저소음 및 원활한 작동:정밀한 다이나믹 로터 밸런싱 덕분에 소음은 56dB(A) 이하, 진동은 1.8mm/s 이하입니다.

국제 전력망과의 호환성:스타/델타(Y/Δ) 회로에 따라 연결할 수 있는 표준 전원 공급 장치 380V/50Hz용으로 설계되었습니다.

명세서

매개변수	사양

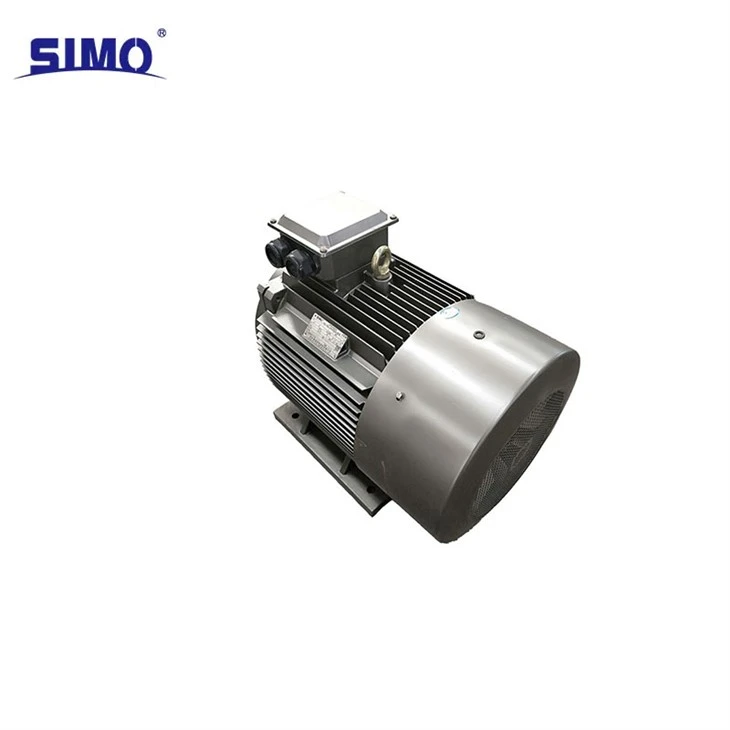

제품명	프리미엄 클래스의 고효율 3상 비동기 모터-
전체 모델 코드	모터 IE3 YE3-80M2-4-1.1KW-380V-IP55-50HZ-IC411-B3
기본 모델	YE3-80M2-4
정격 출력 전력	1.1kW
프레임 크기	H80(축 높이 80mm)
극 수	4극
정격전압	380V
정격 주파수	50Hz
에너지 효율 등급	IE3(IEC 60034-30-1 / GB/T 28575)
보호 정도	IP55
절연 등급	클래스 F(155도)
온도 상승 등급	클래스 B
설치 유형	IM B3 (발)
냉각방식	IC411(전폐형 팬 냉각식 모터 - TEFC)
연결 방법	Δ/Y
작동 모드	S1(연속운전)
진동 수준	1.8mm/s 이하
순중량	약 22kg
제조업체	시안시마자동차유한회사(SIMO MOTOR)

엔진 성능

매개변수	의미
정격전류(IN)	2.6A
정격회전수(nN)	1435rpm
전부하 효율(θ)	83.8%
역률(cosψ)	0.81
공칭 토크(TN)	7.3Nm
시동 토크 비율(TK/TN)	2.3
돌입 전류 비율(IK/IN)	6.6
최대 토크 비율(Tmax/TN)	2.3
음압 레벨	56dB(A) 이하

제품 디자인 및 디자인 특징

고정자 코어 및 권선:
고전도성 에나멜동선과 고품질 적층 냉간압연 전기강판을 결합한 제품입니다. 권선은 진공 함침(VPI) 처리되어 습기 침투와 기계적 진동으로 인한 손상을 방지합니다.

로터 유닛:
부드러운 회전과 긴 베어링 수명을 위해 ISO 1940 동적 밸런싱 기능을 갖춘 정밀 주조 알루미늄 로터입니다.

선체 및 방패:
최대 부하에서 장기간 작동하는 동안 효율적인 열 방출을 위해 최적화된 냉각 핀을 갖춘 견고한 주철 하우징입니다.

터미널 박스:
안정적인 밀봉과 손쉬운 연결을 위해 내유성 씰과 미터식 케이블 입구가 있는 상단 강화 터미널 박스입니다.

응용

YE3-80M2-4 엔진은 연속 모드에서 작동하는 산업 장비에 안정적이고 다양한 전원 공급 장치를 제공합니다.

슬리퍼:원심, 화학, 수처리 및 순환 펌프.

환기 시스템:산업용 배기 팬, HVAC 장치 및 축형 공기 처리기.

압축기:스크류 압축기, 피스톤 압축기 및 산업용 공기 건조기.

자재 운반용 장비:벨트 컨베이어, 롤러 라인, 버킷 엘리베이터 및 자동 분류 라인.

산업용 장비:공작 기계, 산업용 믹서, 교반기, 기어박스, 포장 라인 및 섬유 기계.

표준, 인증 및 규정 준수

적용 가능한 기술 표준
• IEC 60034-1: 회전 전기 기계 - 정격 및 작동 매개변수.
• IEC 60034-30-1: AC 모터의 에너지 효율 등급(IE).
• GB/T 755 / GB/T 28575: 고효율 전기 모터에 대한 중국 국가 표준.

품질 및 적합성 인증서
• ISO 9001: 품질 경영 시스템 인증.
• CE: 유럽 연합의 안전 및 전자기 호환성 요구 사항을 준수합니다.
• EAC 및 GOST: 러시아 및 EAEU(유라시아 경제 연합)에 대한 적합성 인증을 지원합니다.
• CNAS 연구소: 내부 공인 테스트 센터에서 제품 테스트.

테스트 및 품질 관리

각 YE3-80M2-4 엔진은 배송 전에 필수 공장 테스트를 거칩니다.

전기 절연 강도 테스트:최대 전기 부하에서 절연의 신뢰성을 확인합니다.

절연 저항 테스트:상간, 상과 하우징 사이의 절연 상태를 점검합니다.

유휴 및 잠김 로터 테스트:전류 소비, 균형 및 전자기 효율 측정.

진동 및 소음 분석:1.8mm/s 이하 및 56dB(A) 이하의 규정 준수 여부를 디지털 스펙트럼 분석기로 테스트했습니다.

완전 부하 테스트 및 가열 테스트:IE3 요구 사항 및 온도 등급 B 준수 확인

사용자 정의 옵션

매개변수	가능한 옵션
전압	220V, 380V, 400V, 415V, 440V, 690V
빈도	50Hz/60Hz
보호 정도	IP55, IP56, IP65, IP66
단열 시스템	클래스 F, 클래스 H
장착 옵션	B3(피트), B5(플랜지), B35(피트 + 플랜지), V1
어려운 환경에서 일하기	저온 강철/윤활(-40도), 부식 방지 코팅, 열대 버전
열 보호	PTC-서미스터, 권선 또는 베어링의 PT100 센서
